深工SG-LDP14 DP1.4 單芯光傳輸器

產品特性
規格參數
產品相冊
相關案例
資料下載

產品詳情

-------------------- PRODUCT DESCRIPTION --------------------

DP1.4單芯光纖傳輸器，型號：SG-LDP14, 采用CWDM（粗波分復用）光纖技術，把6個不通波長的激光光信號復用在一根光纖上傳輸，實現在一根光纖上傳輸一路非壓縮的視頻DP1.4信號。

光傳輸器采用四路CWDM波長激光傳輸4路TMDS信號，每路光信號帶寬為8.1Gb/s。四路激光波長分別為1270/1290/1310/1330nm。光傳輸器還采用了1490/1550nm兩波長，帶寬為1.25Gb/s,用來傳輸DP視頻的AUX信號，雙向IR以及雙向RS232等信號。

SG-LDP14光傳輸器，是正真非壓縮DP1.4視頻信號光傳輸器。AUX采用透傳方式傳輸，使產品具有很好的兼容性。

本傳輸器包含以下部分：
1 ） DP1.4光發射器，型號：LDP14-601S01-T；
2 ） DP1.4光接收器，型號：LDP14-601S01-R;
3 ）兩個110~230AC輸入，12V，2A輸出電源適配器。

主要特點

★ 兼容DP1.4協議，支持AUX信號透明傳輸；
★ 最高分辨率支持8K (7680X4320@30Hz) 或 4k@ 120Hz；
★ 光信號速率32.4Gb/S；
★ 單LC光接口；
★ 支持單模光纖或者OM3多模光纖；
★ 傳輸距離300m；
★ 支持一路雙向IR一路雙向RS232；
★ 供電電壓DC +12V。

產品應用

1）智能家居音視頻管理系統；
2）高清公共顯示視頻傳輸；
3）點對點高清視頻傳輸。

接口說明

發送端接口說明

1、	光纖接口:	支持單多模SFP模塊（需單獨訂購）
2、	LAN端口:	通過網線連接到接收端或千兆網絡交換機（需支持IGMP）
3、	ID撥碼開關:	僅限局域網交換機。用于設置設備的IP地址，TX和RX必須設置相同的ID，設置完成需斷電重啟后生效。
4、	SW復位:	預留功能
5、	電源輸入端口:	DC電源適配器供電
6、	IR輸出端口:	輸出遠程紅外遙控指令，外接3.5mm IR發射線
7、	LINE IN端口:	模擬音頻輸入，外接PC主機或其它信號源的LINE OUT
8、	LINE OUT端口:	模擬音頻輸出，外接音響或功放的麥克風接口
9、	USB輸入端口:	通過TYPE-B USB線連接到電腦主機USB接口
10、	RS232串口:	雙向RS232串行通訊端口，用于連接周邊設備
11、	DP 輸入端口:	音視頻信號，通過DP 線連接到電腦主機或其它信號源的DP 輸出源
12、	指示燈:	Power電源狀態上電常亮， Link信號接入TX和RX網絡正常閃爍,無接入信號時閃爍3次停頓

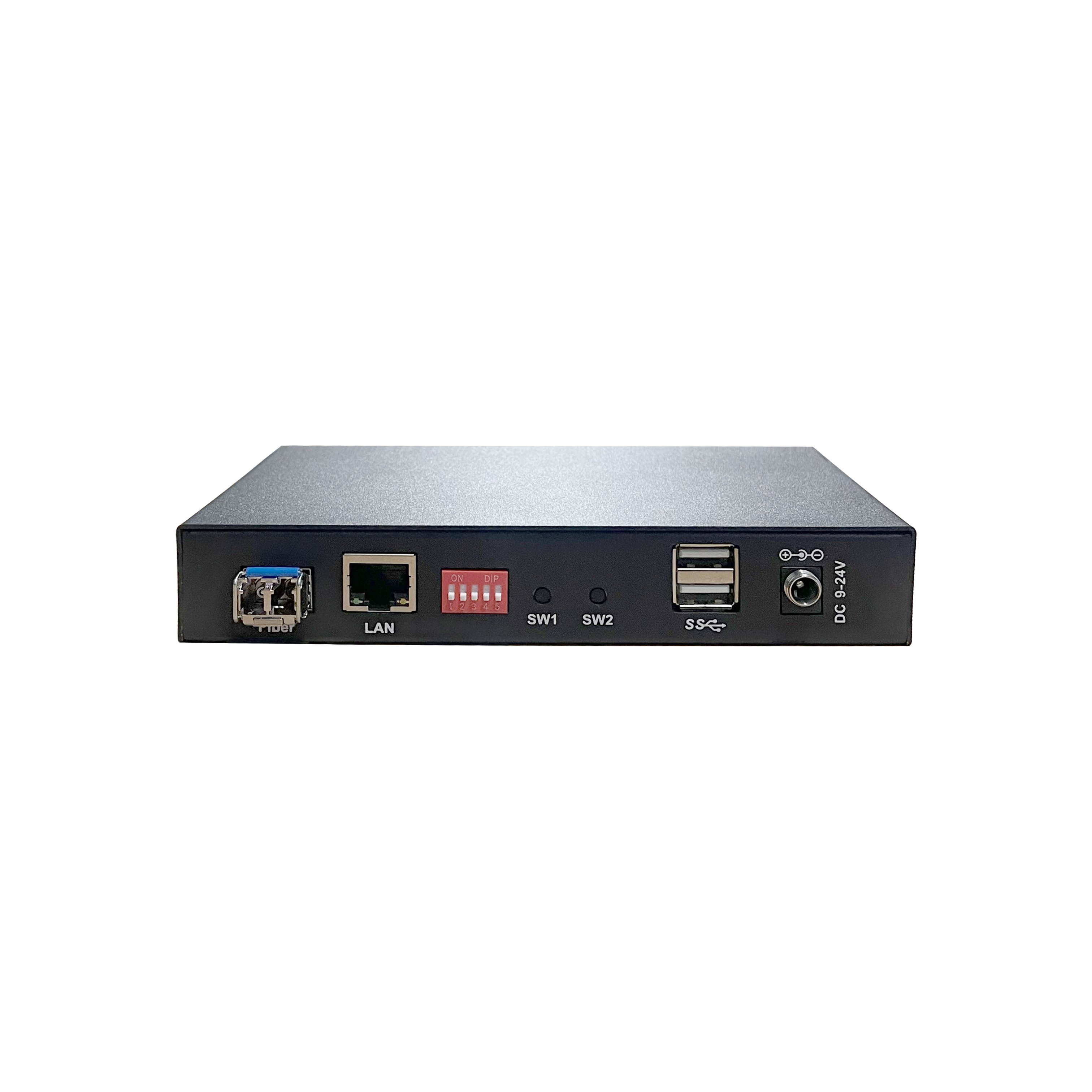

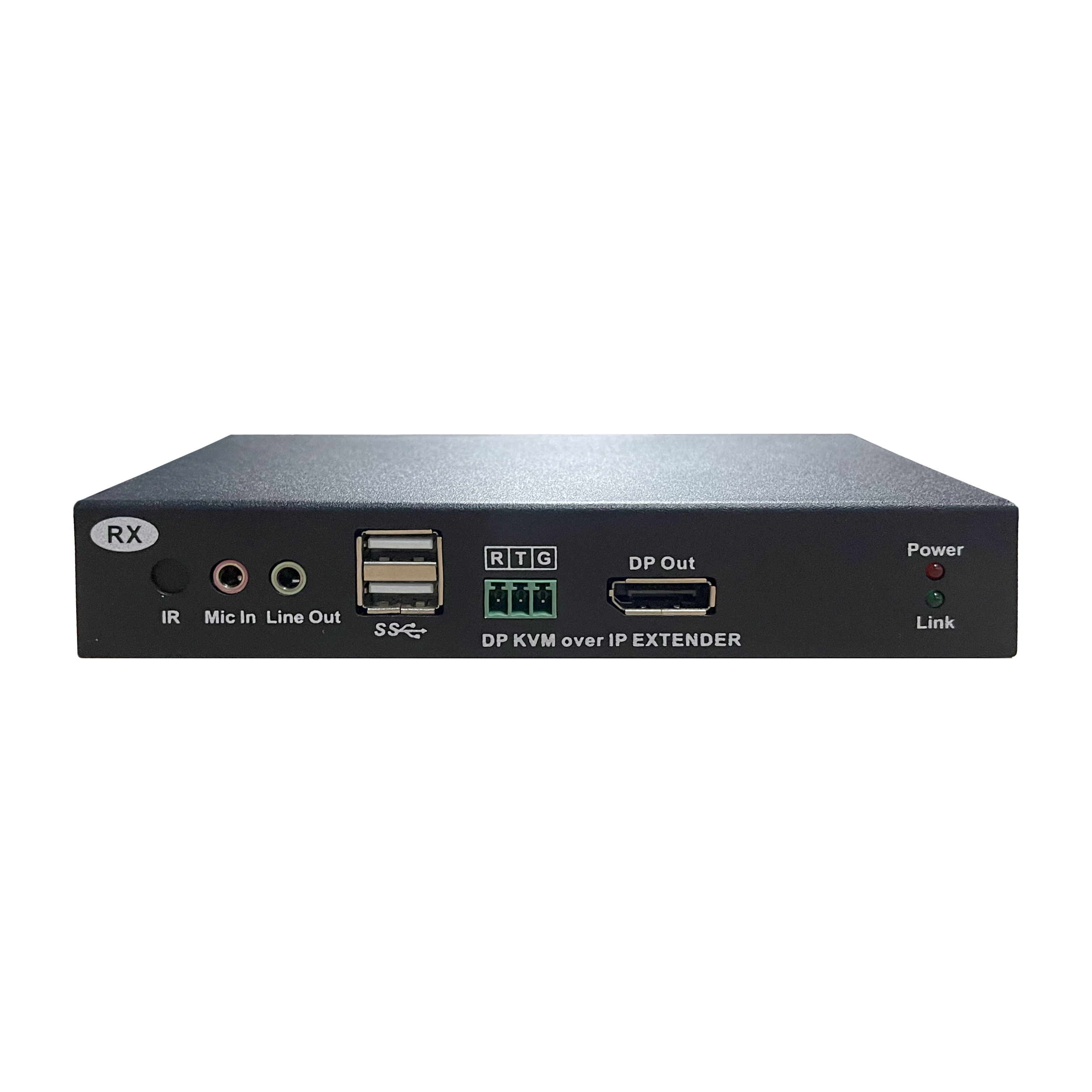

接收端接口說明

1、	光纖接口:	支持單多模SFP模塊（需單獨訂購）
2、	LAN端口:	通過網線連接到接收端或千兆網絡交換機（需支持IGMP）
3、	ID撥碼開關:	僅限局域網交換機。用于設置設備的IP地址，TX和RX必須設置相同的ID，設置完成需斷電重啟后生效。
4、	SW1/SW2:	串口RS232設置，按SW1 OSD選到，出現串口速率時再按SW2，選擇需要設定的速率115200 -> 57600 -> 38400 -> 19200 -> 9600 -> 4800 -> 2400 -> 1200再按SW1確認，設置成功，然后重啟設備記憶RS-232速率生效。OSD選到Update EDID時，短按此鍵可以啟動Update。
5、	USB主設備接口:	外接USB設備兼容鍵盤鼠標觸摸存儲，密鑰
6、	電源輸入端口:	DC電源適配器供電
7、	MIC IN端口:	麥克風輸入接口，外接麥克風。
8、	LINE OUT端口:	模擬音頻輸出，可外接耳機或音響功放。
9、	USB主設備接口:	外接USB設備兼容鍵盤鼠標觸摸存儲，密鑰
10、	RS232串口:	雙向RS232串行通訊端口，用于連接周邊設備
11、	DP 輸出端口:	用于輸出音視頻信號，通過DP 線連接到顯示設備的DP 輸入端
12、	指示燈:	Power電源狀態上電常亮， Link信號接入TX和RX網絡正常閃爍,無接入信號時閃爍3次停頓

安裝步驟

1、將HDMI信號源接入HDMI光端機發送端，
2、將HDMI光端機接收端連接到顯示設備（如高清電視機、拼接屏等），
3、采用LC接口光纖線連接發送端與接收端SFP模塊的光纖接口，
4、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行。

應用示意圖

單屏點對點連接

多路點對點連接

更多產品特點


	參數	描述
分辨率：	最高分辨率	4k*2k @120Hz 8K (7680X4320@60Hz)
光器件：	DP1.4發射器： 5波長激光器+1波長光探測器	1270/1290/1310/1330/1550nm 激光器 1490nm 光探測器
DP1.4接收器： 1波長激光器+5波長光探測器	1490nm DFB 激光器1270/1290/1310/1330/1550nm 光探測器
CWDM 器件	內置1270/1290/1310nm、1330/1490/1550nm
電特性：	輸入輸出信號	TMDS Level (兼容 DP1.4)
帶寬（TMDS每通道）	8.1Gbps
視頻信號總帶寬	32.4Gb/s
光傳輸：	光鏈路功率預算	Min 8dB
結構：	結構尺寸	160WX85LX26H
連接器：	光接口	1X LC
DP接口	DP 母座
推薦光纖	單模光纖或OM3以上多模光纖
傳輸距離：		300m
