深工SGP-2U單卡多通道混合插卡視頻拼接處理器

產品特性
規格參數
產品相冊
相關案例
資料下載

產品特性

-------------------- PRODUCT DESCRIPTION --------------------

★模塊化設計，插拔式結構；采用 FPGA 架構，無內嵌操作系統，內部自建核心運算機 制，圖像處理性能優異；
★支持任意分辨率輸出，最高支持輸出分辨率1920x1200@60Hz；
★支持 LCD、LED大屏拼接顯示，輸出畫面可實現任意拼接顯示；
★控制方式：RS232串口和LAN網口；
★通過客戶端軟件可實現信號切換、信號預覽、拼接設置、場景調用、場景保存、場景預覽、分辨率設置、恢復出廠設置等；
★支持高清底圖顯示，動態字幕功能設置（高級控制卡）；
★支持輸入源信號預覽、大屏畫面回顯功能（高級控制卡）；
★支持輸入信號源OSD自定義字符顯示功能，可以設置字符字體、大小、顏色、透明度、位置等；
★支持畫面任意開窗、疊加、漫游、縮放、拉伸等操作；
★內置WEB人機交互界面控制，人性化設計，支持電腦、手機、平板等多種系統控制設備，且兼容多款瀏覽器，操作更便捷（高級控制卡）；
★通過WEB用戶操作界面可實現信號板卡連接檢測、信號切換、信號預覽、場景調用、場景保存、場景輪詢、在線升級管理、恢復出廠設置等（高級控制卡）；
★單個輸出顯示屏最多支持4窗口顯示；
★單個輸入源支持任意開窗；
★通過客戶端最多設置4組獨立顯示輸出屏，可自定義每組輸出屏的分辨率；
★具有斷電記憶功能；
★輸入輸出板卡支持熱插拔；
★支持128個場景保存和調用；
★支持快速更換定制前面板；

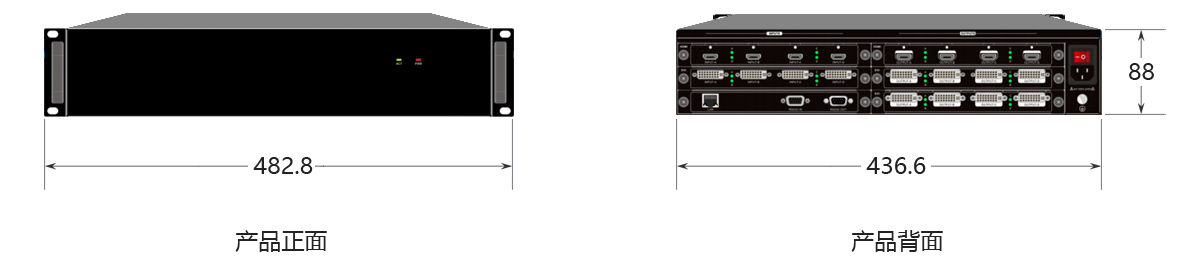

產品外觀尺寸

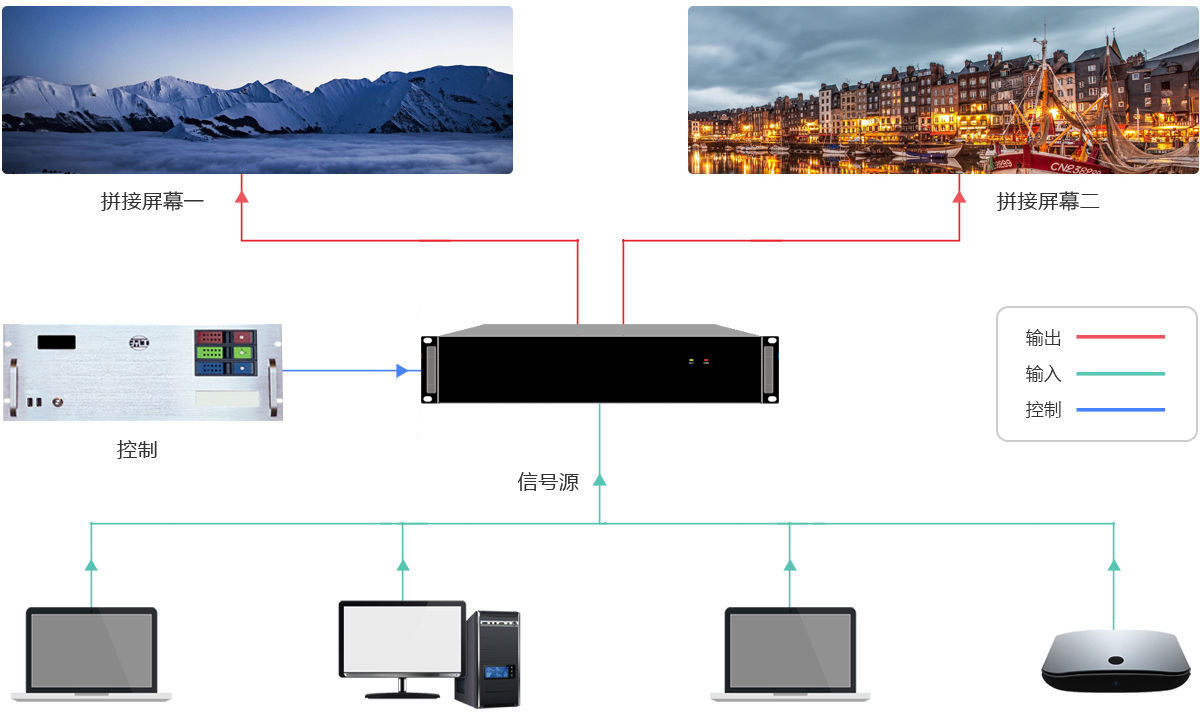

設備連接示意圖

更多產品特點

RS232控制：		DB9
TCP/IP控制：		RJ45，符合TCP/IP協議

機箱結構：		2個輸入通道的卡槽；3個輸出通道的卡槽
電源：		100V ～ 240V AC,50/60Hz
空載功率：		6.6W
工作溫度：		0℃～+50℃
相對濕度：		10%～90%
機箱尺寸：		W436.6mm x H88.0mm x D320mm
重量(不含板卡)：		5.8Kg
機箱材料：		鐵折彎

信號：		4路DVI輸入信號
連接器：		DVI-I母端口
工作功耗：		8.8W
重量：		286g
視頻格式信號：		DVI兼容HDMI
標準：		HDCP標準
輸入分辯率：		最高支持1920×1200@60Hz
工作溫度：		0℃～+50℃
相對濕度：		10%～90%
電源：		主機供電

信號：		4路HDMI輸入信號
連接器：		Type A 19針母頭
工作功耗：		8.8W
重量：		260g
視頻格式信號：		兼容HDMI、DVI-I
標準：		支持HDMI1.3、兼容HDCP標準
輸入分辯率：		最高支持1920×1200@60Hz
工作溫度：		0℃～+50℃
相對濕度：		10%～90%
電源：		主機供電

信號：		4路SDI輸入信號、4路SDI環出信號
連接器：		BNC連接器
工作功耗：		6.5W
重量：		390g
視頻格式信號：		SDI
標準：		1080P≤100米（請使用優質線材）
輸入分辯率：		最高支持1920×1200@60Hz
工作溫度：		0℃～+50℃
相對濕度：		10%～90%
電源：		主機供電

信號：		4路CVBS輸入信號
連接器：		BNC連接器
工作功耗：		9.5W
重量：		320g
視頻格式信號：		CVBS
輸入分辯率：		PAL：720x576I，NTSC：720x480I
工作溫度：		0℃～+50℃
相對濕度：		10%～90%
電源：		主機供電

信號：		4路VGA輸入信號
連接器：		15針HD型母端口
工作功耗：		7.1W
重量：		270g
視頻格式信號：		VGA
輸入分辯率：		最高支持1920x1080P@60Hz
工作溫度：		0℃～+50℃
相對濕度：		10%～90%
電源：		主機供電

信號：		2路HDMI輸入信號
連接器：		Type A 19針母頭
工作功耗：		7.8W
重量：		260g
視頻格式信號：		HDMI
標準：		支持HDMI1.4兼容HDCP
輸入分辯率：		最高支持3840x2160@30Hz
工作溫度：		0℃～+50℃
相對濕度：		10%～90%
電源：		主機供電

信號：		2路DP輸入信號
連接器：		Display Port
工作功耗：		9.2W
重量：		240g
標準：		支持DP1.1
輸入分辯率：		最高支持 3840x2160@30Hz
工作溫度：		0℃～+50℃
相對濕度：		10%～90%
電源：		主機供電

信號：		1路HDM 輸入信號，1路DP輸入信號（二選一）
連接器：		Type A 19針母頭，Display Port
工作功耗：		10W
重量：		250g
標準：		支持HDMI2.0，兼容HDCP，支持DP1.2
輸入分辯率：		最高支持3840x2160@60Hz
工作溫度：		0℃～+50℃
相對濕度：		10%～90%
電源：		主機供電

信號：		4 路 HDMI 輸出信號
連接器：		Type A 19針母頭
工作功耗：		10.2W
重量：		300g
視頻信號格式：		兼容HDMI、DVI-D
輸入分辯率：		最高支持1920x1200@60Hz
工作溫度：		0℃～+50℃
相對濕度：		10%～90%
電源：		主機供電

信號：		2路DVI輸入信號
連接器：		DVI-I母端口
工作功耗：		10.2W
重量：		350g
視頻格式信號：		DVI兼容HDMI
輸入分辯率：		最高支持1920x1200@60Hz
工作溫度：		0℃～+50℃
相對濕度：		10%～90%
電源：		主機供電

信號：		2 路 HDMI 輸出信號
連接器：		Type A 19針母頭
工作功耗：		10.2W
重量：		290g
視頻信號格式：		兼容HDMI、DVI-D
輸入分辯率：		最高支持1920x1200@60Hz
工作溫度：		0℃～+50℃
相對濕度：		10%～90%
電源：		主機供電
