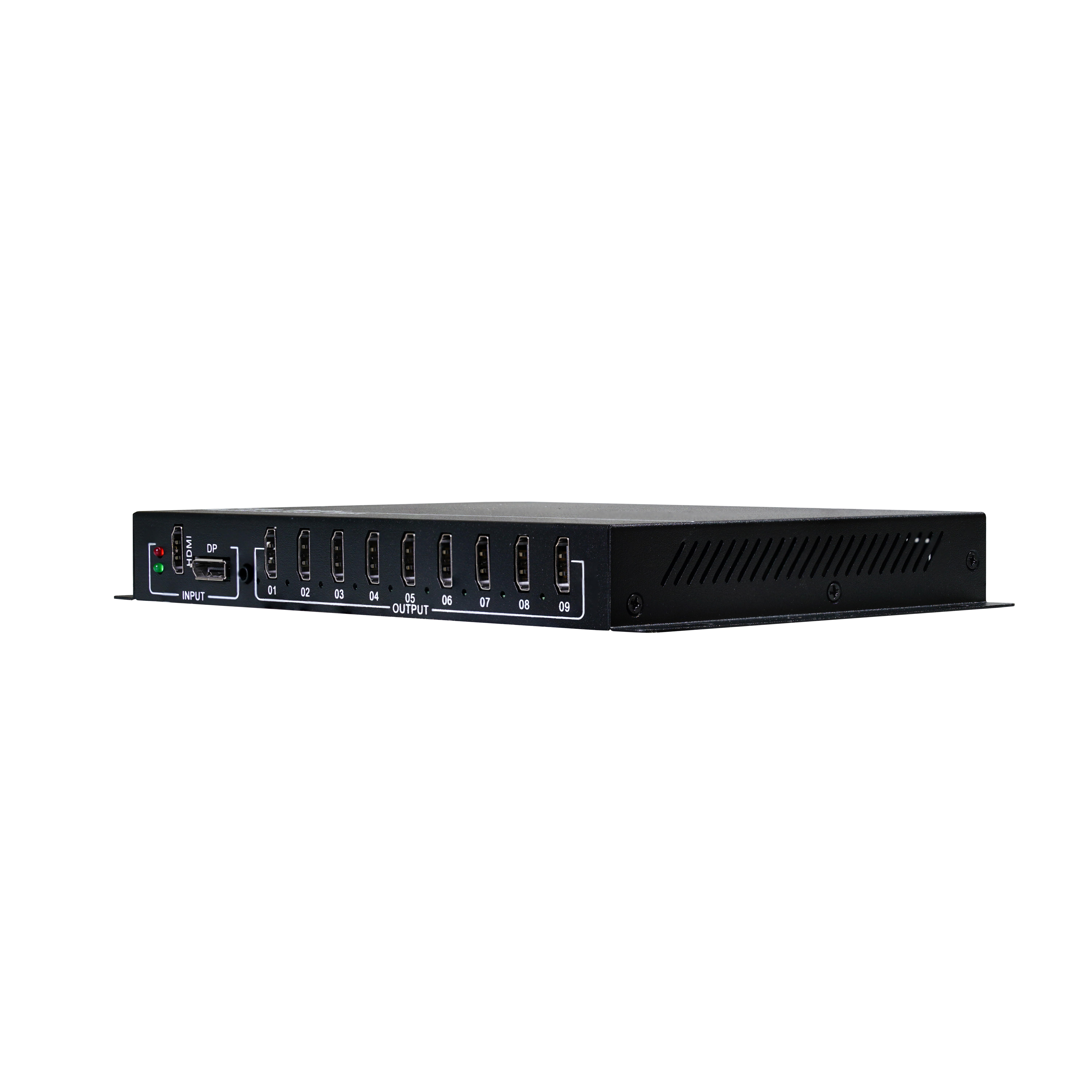

深工多屏寶/多屏點對點拼接處理器是專門針對小規模LCD液晶拼接屏、多通道投影融合等場景需求開發的一款工業級高性能產品，采用HDMI/DP輸入接口，HDMI輸出接口。適用于超高分辨率桌面應用，LCD多屏拼接，多通道投影，廣告墻，視頻監控等工程顯示。
功能特點
★ 安裝簡單，調試方便，即插即用；
★ 支持多種拼接模式：橫屏拼接/豎屏拼接；
★ 超高分辨率，最大支持9個分辨率1920x1080的HDMI輸出，1個HDMI/DP輸入，輸入最高分辨率5760x3240向下兼容低分辨率，出廠默認分辨率3840x2160；
★ 采用28nm工藝高端可編程FPGA芯片，全硬件實時處理架構，超快處理速度絕不延遲；
★ 工業級設計，加厚8層PCB板材，16KV超強防靜電能力，超強的產品穩定性；
★ 低功耗節能環保設計，內部采用傳導散熱，不需任何外部散熱措施，可靠性極高；
★ 不拉伸，不變形，無需對輸入源進行壓縮處理，畫面清晰。
產品規格
-------------------- SPECIFICATIONS --------------------
硬件參數
|
產品名稱：
|
超高清多屏寶
|
|
產品型號：
|
SG-M09 |
|
輸入通道：
|
1路 |
|
輸出通道：
|
9路 |
|
橫屏最大支持分辨率：
|
1x5最大支持分辨率
|
6400*720@30Hz |
|
1x6最大支持分辨率
|
7680*720@30Hz |
|
1x7最大支持分辨率
|
6400*540@30Hz |
|
1x8最大支持分辨率
|
7680*540@30Hz |
|
2x3最大支持分辨率
|
5760*2160@30Hz |
|
2x4最大支持分辨率
|
7680*2160@30Hz |
|
3x3最大支持分辨率
|
3840*2160@60Hz |
|
3x3最大支持分辨率
|
5760*3240@30Hz |
|
豎屏最大支持分辨率：
|
5x1最大支持分辨率
|
1920*5400@30Hz
|
|
6x1最大支持分辨率
|
1920*6480@30Hz
|
|
7x1最大支持分辨率
|
1920*7560@30Hz
|
|
8x1最大支持分辨率
|
1280*5760@30Hz
|
|
9x1最大支持分辨率
|
1280*6480@30Hz
|
|
3x2最大支持分辨率
|
3840*3240@30Hz |
|
4x2最大支持分辨率
|
3840*43200@30Hz |
|
輸入接口類型：
|
DP 1.2（與HDMI復用）
|
1個
|
|
HDMI 2.0（與DP復用）
|
1個
|
|
RS232
|
1個
|
|
輸出接口類型：
|
HDMI 1.4
|
9個
|
|
3.5mm音頻輸出（選配）
|
1個
|
|
尺寸：
|
238mm*159mm*28mm |
|
重量：
|
1Kg |
|
電源：
|
DC-12V 2A |
